Задача

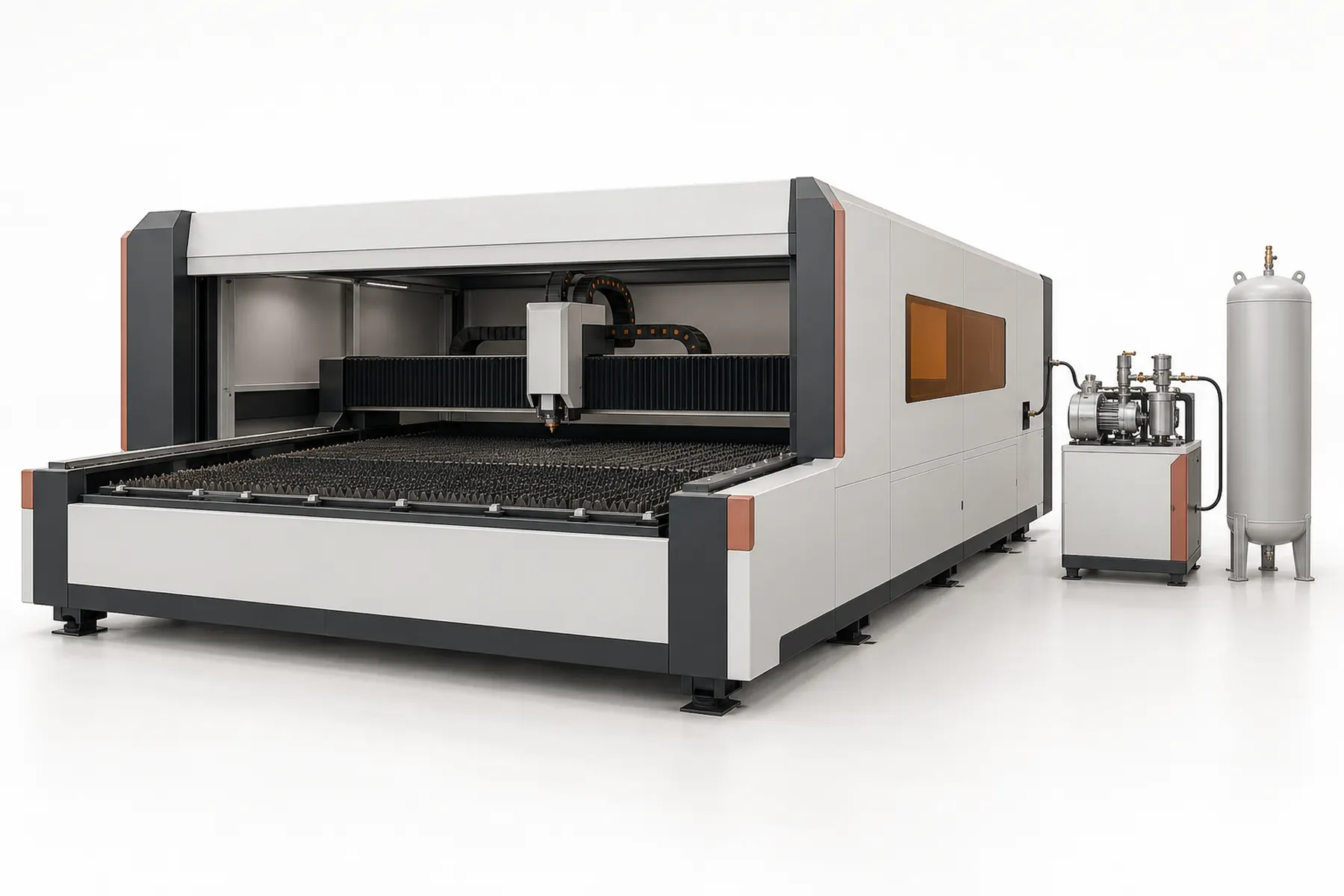

Обеспечить лазерный станок газом без недопустимых провалов давления во время наиболее расходного режима.
Связанная задача
Если генератор азота уже есть, но его давления недостаточно, сначала проверьте доступную подачу источника и условия дожатия.
Дожатие азота после генератора →Какие исходные данные нужны
- Требования изготовителя станка: чистота, точка росы и давление на подключении.
- Расход по материалам, толщине и режимам; число одновременно работающих станков.
- Длительность пиков, паузы и допустимое падение давления в ресивере.
- Характеристики существующего источника и трассы до станка.
Как выстраивается решение
- Строим профиль потребления за цикл, не подменяя его средним расходом за смену.
- Совместно проверяем генератор, бустер, объём ресивера и потери в трубопроводе.
- Определяем управление заполнением буфера и защиту подачи при выходе качества газа за требования.
- Фиксируем точку измерения: параметры на ресивере и у станка могут различаться.
Что ограничивает выбор
- Газоснабжение согласуется с техническими требованиями изготовителя лазерного станка.
- Качество реза зависит от комплекса параметров; сам бустер не гарантирует результат резки.
Для закупки и согласования поставки
Комплектность фиксируется после инженерного расчёта и согласования границ поставки. В запросе полезно отдельно назвать требования проекта и обязательные документы.
- Компрессор под согласованный профиль нагрузки.
- Ресивер и регулирование давления по расчёту.
- Контроль качества газа, если включён в задание.
- Схема подключения и данные для согласования с поставщиком станка.
Исполнение, комплектность, документация, сроки, условия гарантии и стоимость указываются в предложении на выбранное оборудование.
