БЕЗМАСЛЯНЫЕ КОМПРЕССОРЫ И БУСТЕРЫ · ТЕХНОЛОГИЧЕСКИЕ ГАЗЫ
Нужно повысить давление газа, вернуть его в процесс или подать в оборудование? Подбираем компрессор или бустер по газу, P₁, P₂, расходу и режиму работы — без подачи масла в камеру сжатия.
01 / Задача
Выберите ближайшую задачу. На странице решения — схема, данные для подбора и необходимые проверки.

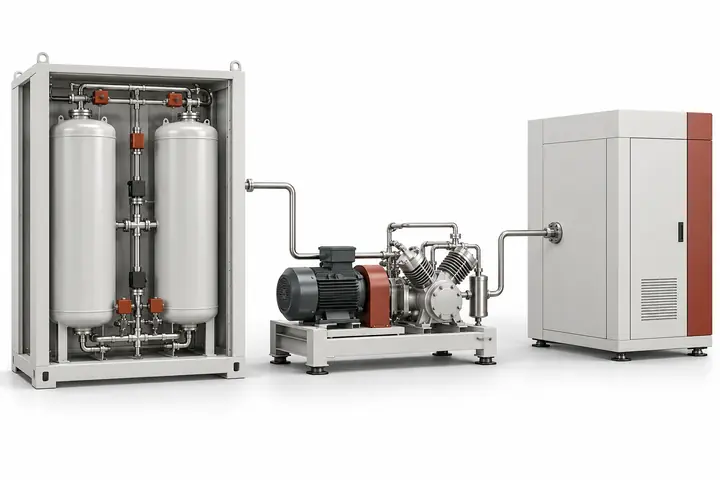

01Азот после генератора
Подбор бустера под фактическое давление и производительность источника, требуемое давление и график потребления. Бустер повышает давление, но не создаёт дополнительный газ.
Рассчитать дожатие азота

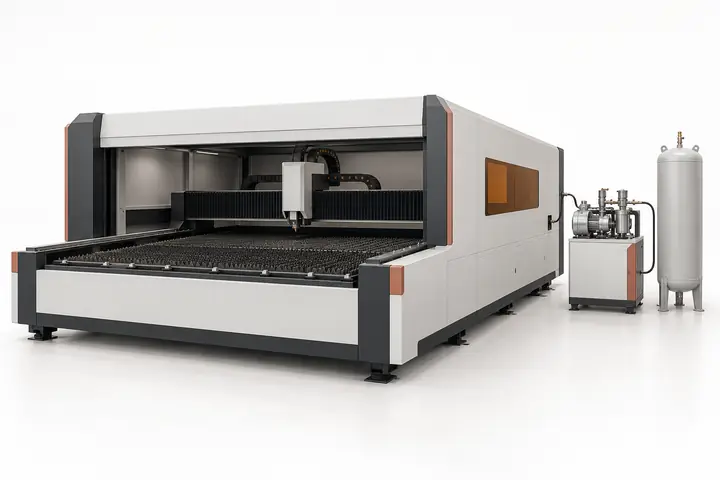

02Лазерная резка
Подача газа по требованиям станка: источник, давление, расход и подготовка. Азот или сжатый воздух рассматриваем с учётом материала и технологии резки.
Подобрать систему для лазера

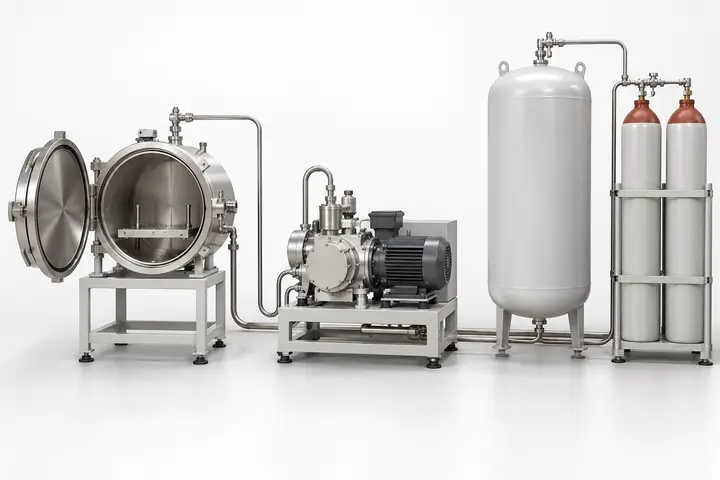

03Гелий и возврат газа
Сбор, буферизация и повторное сжатие гелия или другой подходящей среды. Учитываем качество возврата, допустимые потери и баланс полного цикла.
Рассчитать возврат газа
04CO₂ и газовые смеси
Подбор по составу среды, давлениям, расходу, температуре и режиму. Для CO₂ проверяем фазовое состояние по маршруту сжатия и охлаждения.
Отправить параметры газа

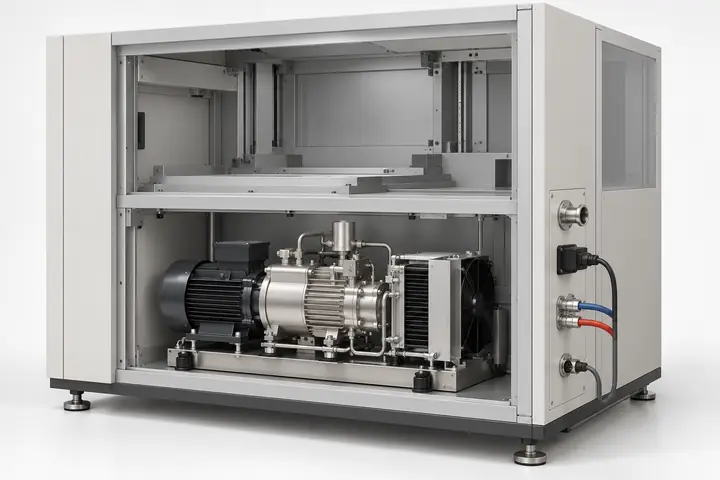

05Встраивание в оборудование
Подбор компрессора и необходимой комплектации под габарит и интерфейсы вашей установки. Согласуем газовые подключения, питание, охлаждение, управление и доступ для сервиса.
Подобрать модуль для встраиванияУкажите газ, давление на входе, требуемое давление на выходе, расход и режим работы. Этого достаточно, чтобы начать подбор компрессора. Остальные параметры уточним в процессе проработки.
02 / Формат поставки
Сначала выбираем компрессор или бустер. Затем определяем, какие дополнительные функции нужны именно вашему процессу.
Базовое оборудование для согласованной задачи
Необходимые охлаждение и КИП
Согласованный состав, при необходимости — ресивер, автоматика и общая рама
Базовое оборудование для интеграции в существующую систему. Подключения и внешние вспомогательные функции согласуем до поставки.
Компрессор с необходимым охлаждением, КИП, защитами и элементами подключения — в составе, который требуется вашей установке.
Компрессор, буфер, арматура, автоматика, фильтрация и обвязка в согласованных границах поставки. Общая рама — при необходимости.
Состав системы определяется процессом. Ресивер, фильтрация, автоматика и другие элементы не включаются автоматически, если они не нужны для конкретной задачи.
03 / Среда и условия
Состав, чистота, температура и требования к герметичности учитываются вместе с давлением, расходом и режимом.
Оборудование для работы с элегазом (SF₆) представлено в специализированном направлении SF6RUS.
Оборудование и решения для работы с SF₆ — SF6RUS (откроется в новой вкладке)04 / Подбор оборудования
От описания процесса к выбору компрессора, необходимой комплектации и согласованной поставке.
Определяем источник, потребителя, текущую схему и проблему, которую требуется решить.
Сопоставляем давление, расход, температуру, чистоту и график потребления с возможностями источника.
Проверяем конструкцию, ступени, привод, охлаждение, материалы и применимость к выбранной среде.
Согласуем комплектацию, подключения, документацию и границы ответственности.
05 / Для интеграторов и производителей оборудования
Подбираем узел не только по давлению и расходу: согласуем питание, охлаждение, габариты, управление и подключения. Фокус — проектные и повторяемые поставки от опытного образца до серии.
Вход и выход, состав и герметичность
Привод и электрические подключения
Тепловой режим и доступный теплоноситель
Сигналы, разрешения и защиты
06 / Результаты этапов
Техническое предложение связывает условия процесса с выбранным оборудованием и конкретным составом поставки.
Результат: Перечень подтверждённых параметров и вопросов, которые нужно уточнить.
Результат: Выбранное исполнение и рабочие характеристики для заданного газа и режима.
Результат: Состав поставки, подключения, КИП, автоматика и необходимые дополнительные компоненты.
Результат: Техническое описание, стоимость, срок и условия поставки выбранного оборудования.
| Данные | Содержание |
|---|---|
| Среда | Газ, состав, чистота и существенные примеси |
| Режим | Диапазон входного давления, требуемое давление, расход и цикл |
| Исполнение | Материалы, охлаждение, герметичность и условия площадки |
| Поставка | Комплектация, подключения, документация и приёмка |
Конкретные характеристики выбранного исполнения подтверждаются расчётом для заданного газа и режима.
Заполнить опросный лист07 / Экспертный центр
Для выбора бустера нужны источник азота, доступное давление P₁, требуемое давление P₂, средний и пиковый расход, чистота и режим работы. Сначала проверяют газовый баланс, затем — компрессор и необходимую комплектацию.
Разделяем нехватку давления и дефицит производительности. Бустер повышает давление, ресивер сглаживает пик, а газовый баланс всё равно должен сходиться.
Для подбора бустера важно давление, реально доступное под нагрузкой при требуемой чистоте.
Что подразумевается под безмасляным сжатием, как задаются требования к газовому тракту и почему это не заменяет подтверждение чистоты и совместимости.
Чтобы начать подбор компрессора, укажите пять основных параметров: газ, давление на входе P₁, требуемое давление на выходе P₂, расход Q и режим работы. Затем уточняются температура, требования к чистоте и герметичности, условия размещения, охлаждение, автоматика и другие параметры конкретного проекта.
Одинаковое число кубометров в час может описывать разное количество газа. Всегда указывайте давление, температуру и базовые условия.
08 / Ваша задача
Укажите газ, давление на входе, требуемое давление, расход и режим работы. Если часть параметров неизвестна, начните с ТЗ, паспорта оборудования, модели установки, схемы или описания текущей системы.
Уточним недостающие данные и определим подход к расчёту.
