Бустеры азота высокого давления

Дожатие азота до требуемого давления при известном давлении источника и расходе. Для предварительно сжатого азота проверяем запас источника, режим бустера и потребление оборудования.

Подобрать бустер азота

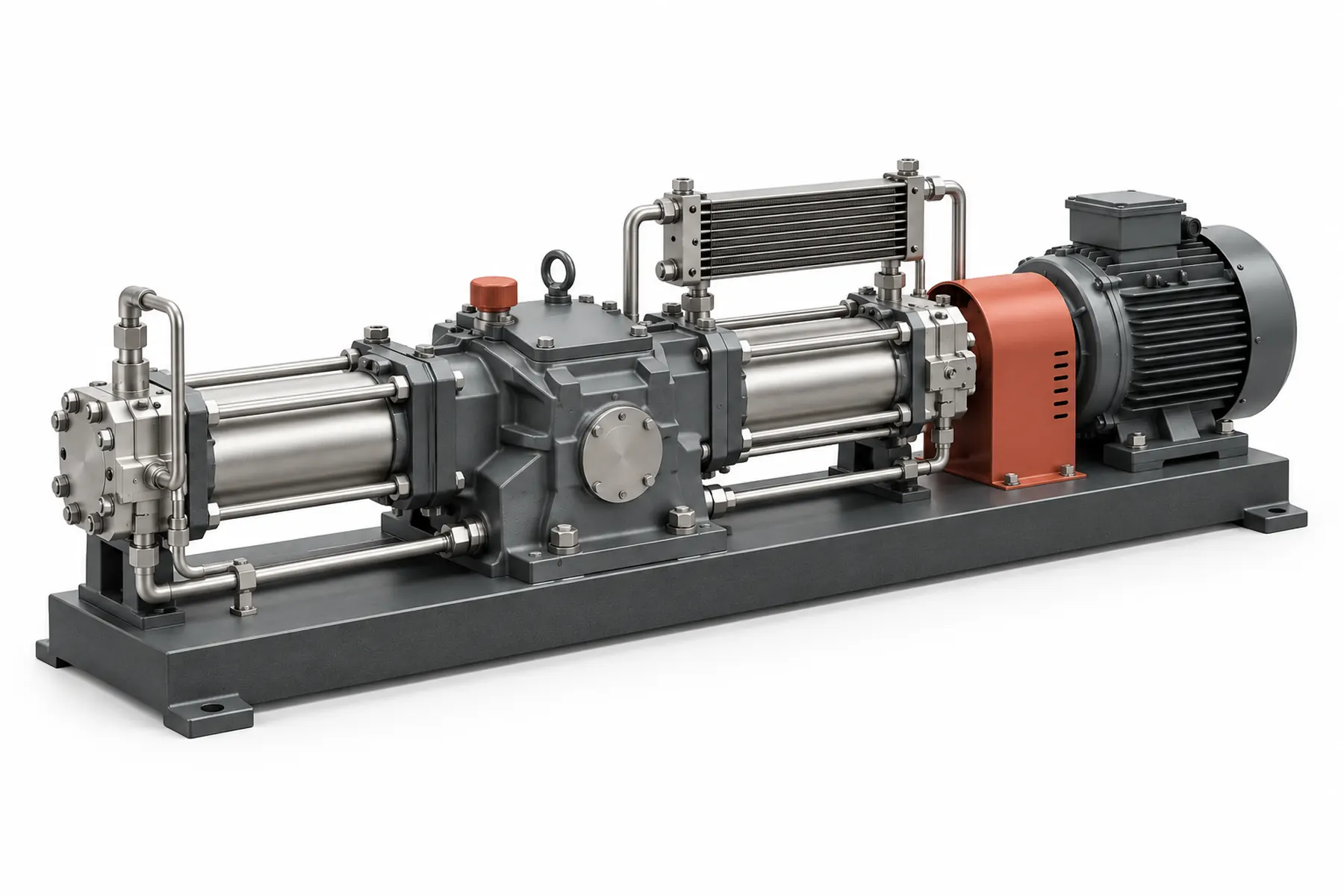

Компактный бустер с приводом — иллюстрация повышения давления азота от источника
Иллюстрация компоновки. Исполнение определяется при подборе.

Что это и для каких задач

Бустер — дожимной компрессор для газа, уже поступающего под давлением. Его выбирают по минимальному давлению источника, требуемому давлению на выходе и расходу. «Высокого давления» описывает задачу дожатия и не задаёт универсальный числовой предел.

  • Повышение давления азота после генератора, когда его расход и чистота отвечают задаче.
  • Дожатие азота из магистрали с учётом провалов давления под нагрузкой.
  • Заполнение выходного ресивера для пикового потребления.
  • Подача азота в систему газоснабжения лазерного станка по требованиям его изготовителя.

Безмасляное сжатие

Для этих направлений масло не подаётся в камеру сжатия компрессора. Чистота газа на выходе при этом зависит также от трубопроводов, арматуры, уплотнений и согласованной подготовки всей системы.

Подробнее о безмасляном исполнении

Как подобрать компрессор

Начнём с 5 основных параметров

Этого достаточно, чтобы начать подбор компрессора. Остальные параметры уточним в процессе проработки.

Пять исходных параметров для подбора
Газ

Состав и известные требования к качеству

P₁ — давление на входе

Доступные условия источника

Компрессор
P₂ — требуемое давление

Требования потребителя

Q — расход

С единицей и условиями приведения

Режим работы

Непрерывная работа или цикл

Газ
Название газа или состав смеси, известные требования к чистоте.
Давление на входе P₁
Давление непосредственно перед компрессором и его возможные изменения.
Требуемое давление P₂
Давление на выходе с учётом требований потребителя.
Расход Q
Значение, единица измерения, условия приведения, среднее и пиковое потребление.
Режим работы
Непрерывная работа, периодическое включение или циклы с пиками и паузами.

Это начало подбора. Температура, влажность, герметичность, размещение, охлаждение, управление и другие условия уточняются для конкретного проекта.

Отправить параметры для подбора

Что уточним для вашего процесса

  • Газ и качество: чистота азота, влажность, примеси и требования потребителя.
  • P₁: минимум, номинал и максимум источника во время фактического отбора газа.
  • P₂: требуемое давление с указанием места его обеспечения и базы отсчёта.
  • Q: средний и пиковый расход, длительность пика и доступная подача генератора.
  • Режим: график потребления, время работы и восстановления буфера.
  • Источник: паспорт генератора при нужной чистоте, характеристики магистрали и имеющиеся ресиверы.

Как выбирается компрессор

Дожатие азота после источника
  1. Источник N₂
  2. БуферПри необходимости

    Если требуется по графику потребления

  3. Бустер
  4. Потребитель
Бустер повышает давление. Доступное количество газа определяется подачей источника и режимом потребления.
  1. Отделяем дефицит давления от нехватки количества газа: бустер не увеличивает производительность генератора.
  2. Проверяем подбор при минимальном P₁ и наиболее тяжёлом требуемом режиме.
  3. Согласуем входной и выходной буферы, регулирование и защиту источника от недопустимого отбора.
  4. По результатам расчёта согласуем исполнение бустера, охлаждение и необходимую комплектацию.
Предварительный вариант оборудования

По газу, P₁, P₂, расходу и режиму форма подготовит описание задачи и предварительный тип оборудования. Исполнение уточняется после расчёта; требуется инженерное подтверждение.

Указать параметры

После выбора компрессора

Исполнение и необходимая комплектация

Сначала выбираем компрессор или бустер. Затем согласуем формат поставки и дополнительные компоненты. Возможность каждого исполнения и его состав подтверждаются при инженерной проработке.

От компрессора до комплектной системы
  1. Компрессор

    Базовое оборудование для согласованной задачи

  2. Компрессор + опции

    Необходимые охлаждение и КИП

  3. Комплектная система

    Согласованный состав, при необходимости — ресивер, автоматика и общая рама

Показаны варианты комплектации. Дополнительные элементы и общая рама включаются только по необходимости и в согласованных границах поставки.

Варианты для обсуждения

  • Отдельный дожимной компрессор — при согласованных приводе и подключениях.
  • Бустерный агрегат с приводом и необходимым охлаждением — по результатам расчёта.
  • Система на общей раме с КИП, автоматикой и ресивером — если эти функции входят в задачу и согласованную поставку.

Что может потребоваться дополнительно

  • Входной буфер — для согласования циклов источника и бустера, если требуется.По необходимости
  • Выходной ресивер — по профилю пиков и времени заполнения.По необходимости
  • Охлаждение, КИП и защитная арматура — по составу газа и расчётным режимам.По необходимости
  • Управление, трубная обвязка и рама — по согласованным границам интеграции.По необходимости

Перечень не означает, что все компоненты входят в поставку. Необходимость привода, охлаждения, КИП, арматуры, ресивера, автоматики, трубной обвязки и общей рамы определяется задачей и фиксируется в предложении.

Что проверяется до предложения

  • Газ и качество: чистота азота, влажность, примеси и требования потребителя.
  • P₁: минимум, номинал и максимум источника во время фактического отбора газа.
  • P₂: требуемое давление с указанием места его обеспечения и базы отсчёта.
  • Q: средний и пиковый расход, длительность пика и доступная подача генератора.
  • Режим: график потребления, время работы и восстановления буфера.
  • Источник: паспорт генератора при нужной чистоте, характеристики магистрали и имеющиеся ресиверы.

Название направления описывает назначение оборудования. Газовая совместимость, давление, производительность, чистота и требования безопасности подтверждаются для конкретного исполнения.
