Задача

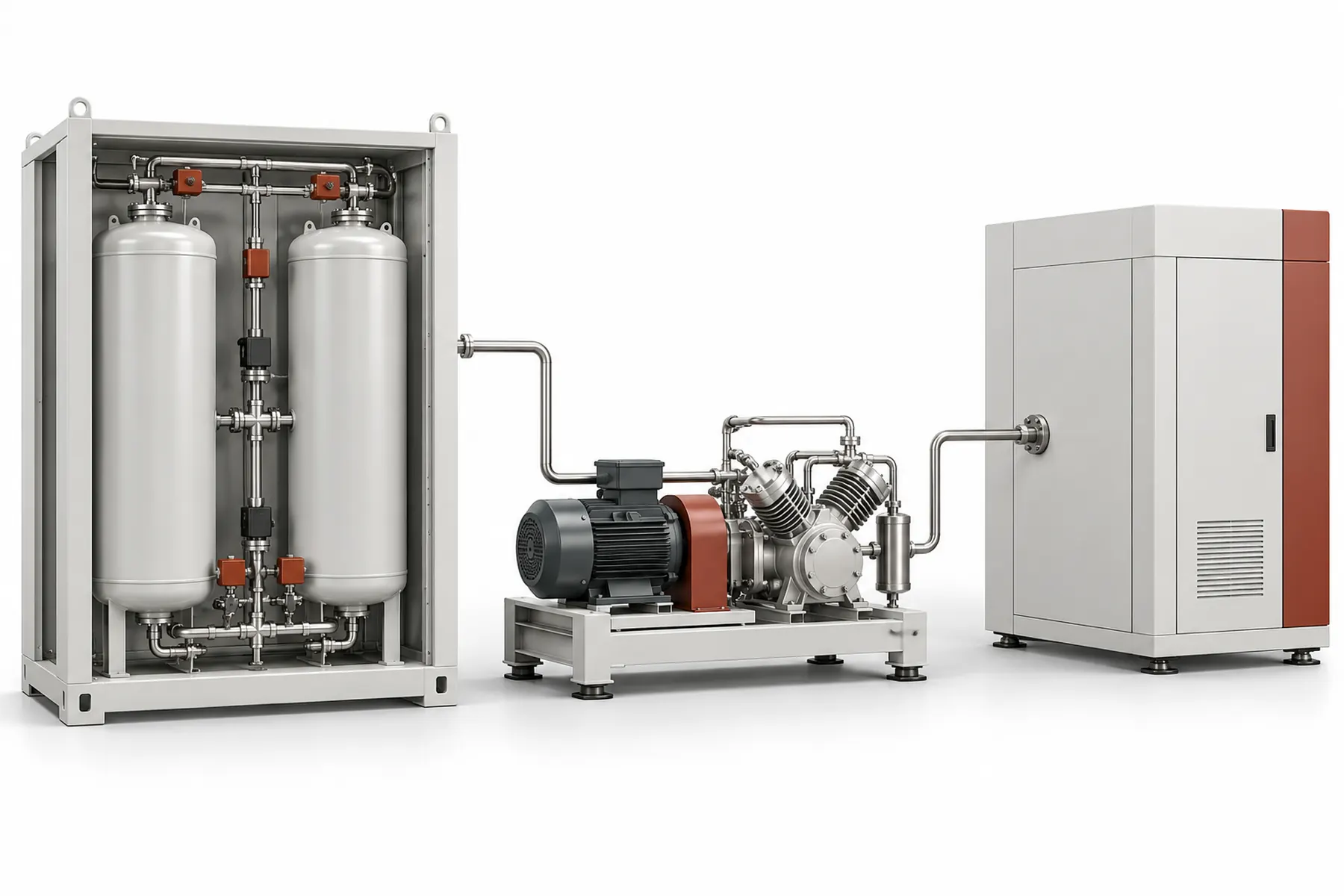

Генератор производит нужный азот, но его давления недостаточно для следующего процесса.
Связанная задача
Если азот используется для лазерной резки, отдельно согласуются требования станка, качество газа и профиль потребления.
Система подачи азота для лазерной резки →Какие исходные данные нужны
- Тип генератора, доступный расход при требуемой чистоте и минимальном входном давлении бустера.
- Чистота, точка росы, P₁ min/nom/max и давление отключения генератора.
- P₂ у потребителя, средний и пиковый Q с условиями приведения.
- Продолжительность пиков и допустимое окно давления в буфере.
Как выстраивается решение
- Проверяем баланс газа: бустер не увеличивает количество азота, производимое генератором.
- Определяем необходимость входного и выходного буферов, чтобы разделить циклы генерации и потребления.
- Выбираем принцип регулирования и межблокировки по низкому P₁, температуре и готовности генератора.
- Подбираем компрессор, затем определяем необходимое охлаждение, арматуру и автоматику.
Что ограничивает выбор
- Паспортный расход генератора при другой чистоте или давлении не переносится на заданный режим.
- Недостаточный запас источника вызывает падение P₁ и срыв подачи, даже если давление нагнетания достижимо.
- Точные параметры и исполнение компрессора или бустера подтверждаются расчётным листом для условий проекта.
Для закупки и согласования поставки
Комплектность фиксируется после инженерного расчёта и согласования границ поставки. В запросе полезно отдельно назвать требования проекта и обязательные документы.
- Бустер под требования к чистоте газа; исполнение на раме — при необходимости.
- Охлаждение и сепарация конденсата по условиям газа.
- Буфер, КИП и управление — по согласованным границам поставки.
- Схема подключения, опросный лист, расчётные параметры и перечень документации.
Исполнение, комплектность, документация, сроки, условия гарантии и стоимость указываются в предложении на выбранное оборудование.
