Компрессоры для CO₂

Сжатие и перекачка CO₂ с подбором по параметрам газа и технологического процесса. Температура и фазовое состояние проверяются вместе с давлением, расходом и режимом.

Подобрать компрессор для CO₂

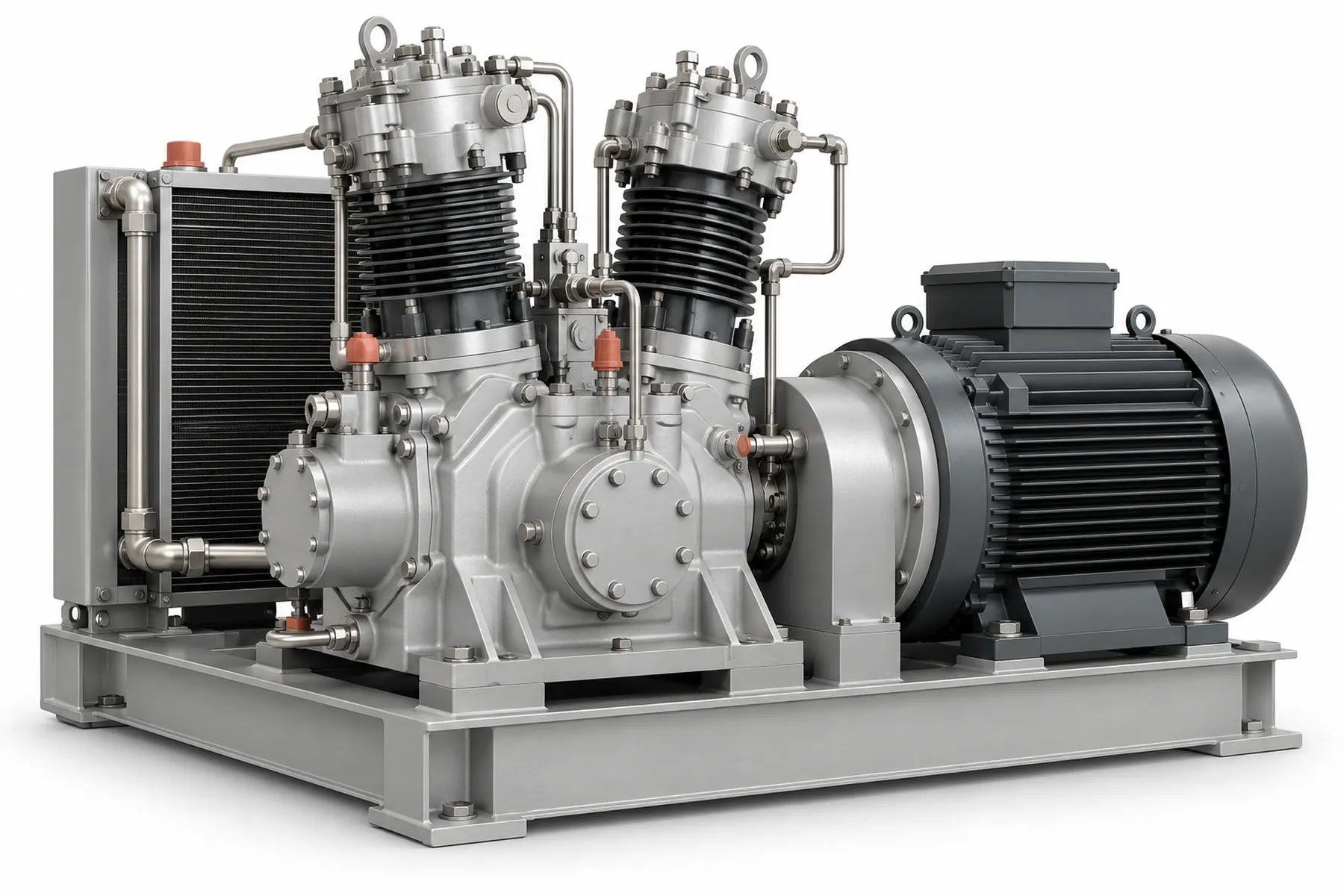

Компрессор с отдельным охлаждением — иллюстрация компоновки для работы с CO₂
Иллюстрация компоновки. Исполнение определяется при подборе.

Что это и для каких задач

Газовый компрессор рассматривается для подтверждённой газовой фазы CO₂. Давления без температуры и состава недостаточно для выбора оборудования. Жидкий или неопределённый источник сначала требует уточнения подготовки среды и подходящего класса оборудования.

  • Повышение давления газообразного CO₂ от согласованного источника.
  • Перекачка между объёмами с проверкой изменений температуры и давления.
  • Сжатие подготовленного возвратного газа как часть согласованного технологического решения.

Безмасляное сжатие

Для этих направлений масло не подаётся в камеру сжатия компрессора. Чистота газа на выходе при этом зависит также от трубопроводов, арматуры, уплотнений и согласованной подготовки всей системы.

Подробнее о безмасляном исполнении

Как подобрать компрессор

Начнём с 5 основных параметров

Этого достаточно, чтобы начать подбор компрессора. Остальные параметры уточним в процессе проработки.

Пять исходных параметров для подбора
Газ

Состав и известные требования к качеству

P₁ — давление на входе

Доступные условия источника

Компрессор
P₂ — требуемое давление

Требования потребителя

Q — расход

С единицей и условиями приведения

Режим работы

Непрерывная работа или цикл

Газ
Название газа или состав смеси, известные требования к чистоте.
Давление на входе P₁
Давление непосредственно перед компрессором и его возможные изменения.
Требуемое давление P₂
Давление на выходе с учётом требований потребителя.
Расход Q
Значение, единица измерения, условия приведения, среднее и пиковое потребление.
Режим работы
Непрерывная работа, периодическое включение или циклы с пиками и паузами.

Это начало подбора. Температура, влажность, герметичность, размещение, охлаждение, управление и другие условия уточняются для конкретного проекта.

Отправить параметры для подбора

Что уточним для вашего процесса

  • Газ: состав CO₂, влажность, примеси и известное фазовое состояние.
  • P₁ и температура на входе во всём диапазоне условий источника.
  • P₂ и допустимая температура на границе потребителя.
  • Q: массовый либо объёмный расход с явно заданными условиями.
  • Режим: непрерывный процесс или цикл перекачки, включая пуск и останов.
  • Охлаждающая среда, размещение и ограничения безопасного отвода газа.

Как выбирается компрессор

Сжатие CO₂ с проверкой условий
  1. Источник
  2. Проверка условий

    Состав, температура, давление и фаза

  3. Компрессор
  4. Охлаждение
  5. Процесс
Состояние CO₂ по маршруту сжатия и охлаждения проверяется расчётом для конкретных условий.
  1. Сначала подтверждаем фазовое состояние и условия газообразного CO₂ на входе.
  2. Проверяем температуры, состав и возможность изменения фазы на маршруте сжатия и охлаждения.
  3. Согласуем ступени, материалы газового тракта, привод и тепловую нагрузку.
  4. Определяем комплектность и допустимые режимы конкретного исполнения после инженерного расчёта.
Предварительный вариант оборудования

По газу, P₁, P₂, расходу и режиму форма подготовит описание задачи и предварительный тип оборудования. Исполнение уточняется после расчёта; требуется инженерное подтверждение.

Указать параметры

После выбора компрессора

Исполнение и необходимая комплектация

Сначала выбираем компрессор или бустер. Затем согласуем формат поставки и дополнительные компоненты. Возможность каждого исполнения и его состав подтверждаются при инженерной проработке.

От компрессора до комплектной системы
  1. Компрессор

    Базовое оборудование для согласованной задачи

  2. Компрессор + опции

    Необходимые охлаждение и КИП

  3. Комплектная система

    Согласованный состав, при необходимости — ресивер, автоматика и общая рама

Показаны варианты комплектации. Дополнительные элементы и общая рама включаются только по необходимости и в согласованных границах поставки.

Варианты для обсуждения

  • Отдельный компрессор для подтверждённой газовой фазы — с согласованными внешними подключениями.
  • Компрессорный агрегат с необходимым охлаждением — по расчёту теплового режима.
  • Исполнение с КИП, автоматикой и общей рамой — если требуется для технологической установки.

Что может потребоваться дополнительно

  • Подготовка и сепарация среды — только после уточнения состава и фазовых условий.По необходимости
  • Охлаждение и приборы давления/температуры — по расчётному маршруту газа.По необходимости
  • Арматура, трубная обвязка, автоматика и рама — по согласованной схеме.По необходимости

Перечень не означает, что все компоненты входят в поставку. Необходимость привода, охлаждения, КИП, арматуры, ресивера, автоматики, трубной обвязки и общей рамы определяется задачей и фиксируется в предложении.

Что проверяется до предложения

  • Газ: состав CO₂, влажность, примеси и известное фазовое состояние.
  • P₁ и температура на входе во всём диапазоне условий источника.
  • P₂ и допустимая температура на границе потребителя.
  • Q: массовый либо объёмный расход с явно заданными условиями.
  • Режим: непрерывный процесс или цикл перекачки, включая пуск и останов.
  • Охлаждающая среда, размещение и ограничения безопасного отвода газа.

Название направления описывает назначение оборудования. Газовая совместимость, давление, производительность, чистота и требования безопасности подтверждаются для конкретного исполнения.

Решения для технологических задач

Разобраться в параметрах

Подробнее о газе

Документация

Техническая документация предоставляется для выбранного исполнения оборудования.

Возможные документы:

  • Технические характеристики.
  • Габаритный чертёж.
  • Руководство по эксплуатации.
  • Документы соответствия.
  • CAD/STEP — при наличии.

Состав документации согласуем для конкретного оборудования и комплектации.

Запросить документацию

Для закупки и согласования поставки

Комплектность фиксируется после инженерного расчёта и согласования границ поставки. В запросе полезно отдельно назвать требования проекта и обязательные документы.

  • Компрессор или бустер. Обвязка, охлаждение, КИП и управление могут быть добавлены по требованиям процесса.
  • Габаритный чертёж, схема подключения и перечень интерфейсов для интеграции; доступность CAD/STEP уточняется для конфигурации.
  • Паспорт, руководство и комплект разрешительных документов — по конкретному исполнению и применимым требованиям.

Исполнение, комплектность, документация, сроки, условия гарантии и стоимость указываются в предложении на выбранное оборудование.
